70m3 MENGTANK

De standaard- of coiltanks kunnen snel worden omgezet in mengtanks door twee tot vier compacte roerwerken te installeren.

Compacte mixers, die gemakkelijk vloeistoffen met hoge dichtheid of hoge viscositeit mengen, zijn de juiste keuze voor een breed scala aan mengtoepassingen.

De tank kan gemakkelijk en veilig door heel Europa worden vervoerd.

EIGENSCHAPPEN & VOORDELEN

  • Stabiele en speciaal ontworpen staalconstructies houden de compacte mixers op hun plaats

  • Uitlijning van mixers voor efficiënte turbulentie en bulkstroom waardoor de inhoud van de gehele tank in beweging kan worden gezet en bij het mengproces betrokken wordt

  • Permanent bevestigde assen voor maximale wendbaarheid zorgen ervoor dat deze 70 m 3-tank gemakkelijk op de projectlocatie kan worden verplaatst

  • Verfijnde, pneumatisch aangedreven achterwielophanging zorgt voor een veilige werking bij het optillen en neerlaten van de tank

  • Mechanisch vergrendelsysteem voor veilig wegvervoer

  • Getransporteerd en geïnstalleerd zonder kraan

  • Bodem met een v-helling voor probleemloze reiniging

SPECIFICATIES

Afmetingen & constructie
Capaciteit 70,000 liter (70m3)
Lengte 11,667 mm
Breedte 2,530 mm
Hoogte 3,970 mm (transport)
3,780 mm (service)
Soortelijk gewicht Maximaal soortelijk gewicht van 1,6 voor niet-gevaarlijke chemische stoffen
Beschikbare elastomeren Viton®/FKM, Buna-N/NBR, EPDM
Eigenschappen & accessoires
Ladder Integrale neerklapbare ladder voor veilige toegang tot de landing
Toegang 3x 600 mm scharnierende mangaten (dak, achter, zijkant)
Schoonmaaktoegang 2 x 300 mm toegangsluik voor reinigingsmondstukken
(Uitgelicht op alle standaardtanks na 2019)
Leiding- en slangaansluitingen Minimaal 6x DN 100 PN16 flenzen
(dak & voorkant; separator-uitvoering)
2 x DN100 HDPE Interne zuigleiding met PN16 Lug-type vlinderklep (aanwezig op alle tanks na 2019)
Afvoerkleppen DN150 PN16 met klep (voorkant)
DN100 PN16 met klep (achterkant)
Niveaumeter Op het dak gemonteerde niveaumeter (optioneel)
Compacte mixer SR4620
  • Nominaal motorvermogenbereik van 1,5 – 1,7 kW en stuwkrachtbereik van 100 – 300 N
  • Propellordiameter van 210 mm
  • Compacte, robuuste motor met directe aandrijving
  • Active Seal™ voor nul lekkage
  • Niet-verstoppende, vezelvriendelijke hydraulica
Toepassingslimieten
Vloeistoftemperatuur: Maximaal 40 °C
Vloeibare viscositeit / gemiddelde dichtheid Maximaal 5000 cp / 1100 kg/m3
pH 1-12

NOTE

De machine moet volledig ondergedompeld in vloeistof gebruikt worden.

WAARSCHUWING

De mixer mag niet worden gebruikt in een explosieve of ontvlambare omgeving of voor het mengen van ontvlambare vloeistoffen.

Motorgegevens
Type Inductiemotor met 4-polige eekhoornkooi
Frequentie 50 Hz
Stroomvoorziening Een fase of drie fasen
Maximum aantal starts per uur 30 starts per uur met regelmatige tussenpozen
Standaard elastomeren Buna-N/NBR
Goedkeuringen
Europese norm (EN):
  • ATEX-richtlijn;
  • EN 60079-0:2009, EN 60079-1:2007, EN 13463-1:2009, EN 13463-5:2011
  • Ex II 2 G c Ex d IIB T3 Gb
EN-goedkeuring voor kabelinvoer:
  • Certificaat nr. INERIS 02ATEX9008
  • Ex II 2 G ex d IIC Gb of I M2 ex d I Mb U
IEC
  • IECEx-schema
  • IEC 60079-0, IEC 60079-1
  • Ex d I
  • Ex d IIB T3
FM-goedkeuringen
  • Explosiebestendig voor gebruik in Klasse I, Div. 1, groep C en D
  • Stofontstekingsbestendig voor gebruik in Klasse II, Div. 1, groep E, F en G
  • Geschikt voor gebruik in Klasse III, Div. 1, Gevaarlijke Locaties

OPTIONELE ACCESSOIRES & APPARATUUR

FILTER-UNIT

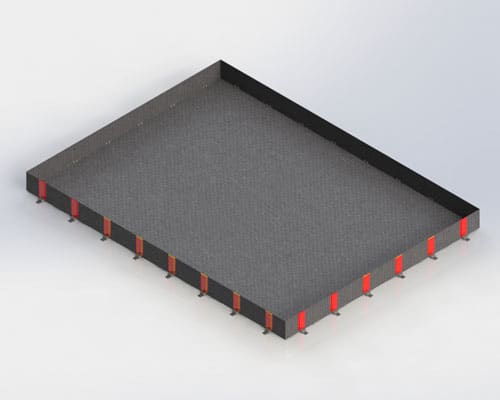

E-CONTAIN® SPILLGUARD
